Vous travaillez souvent avec des appareils électroniques qui nécessitent différents câbles pour l'alimentation, la charge et le transfert de données. Câbles utiles inclure:
Connaître les câbles les plus utiles vous aide à choisir le câble adapté à votre appareil et à votre application spécifiques.
Lorsque vous travaillez avec des produits électroniques, vous êtes amené à manipuler de nombreux types de câbles. Les experts du secteur les considèrent comme les plus utiles :
Le tableau ci-dessous présente les principales utilisations de chaque type de câble essentiel :
| Type de câble | Principales utilisations |
|---|---|
| Cordon d'alimentation | Ordinateurs, écrans, imprimantes, appareils électroménagers, appareils électroniques portables |
| Câble HDMI | Téléviseurs, projecteurs, consoles de jeux, systèmes de cinéma maison |
| Câble USB | Smartphones, tablettes, ordinateurs portables, disques durs externes, imprimantes |
| Câble audio | Casques audio, haut-parleurs, systèmes audio professionnels, installations home cinéma |
| Câble téléphonique | Téléphones fixes, internet DSL, interphones |
| Câble de chargement | Smartphones, tablettes, ordinateurs portables, appareils portables |
Plusieurs facteurs sont à prendre en compte pour choisir le câble adapté à votre appareil. Commencez par vérifier la compatibilité avec les protocoles et les vitesses de transmission. Recherchez des indications claires telles que « USB 3.2 Gen 2 » ou « HDMI 2.0 » pour correspondre à vos besoins. La longueur du câble est également importante : un câble trop long peut réduire la qualité du signal. Privilégiez les câbles robustes et dotés d'un système anti-traction pour éviter tout dommage. Enfin, la certification et la compatibilité sont essentielles pour la sécurité et la fiabilité.
Les conditions environnementales, telles que la chaleur ou les interférences, influencent également votre choix. Dans les applications de détection ou de contrôle de températures élevées, un Câble de capteur haute température Cela permet de maintenir des performances stables. Pour les connexions réseau, utilisez toujours des câbles conformes aux normes les plus récentes afin de garantir des performances stables. En tenant compte de ces critères, vous simplifiez et optimisez le choix du câble adapté à chaque application.
Vous utilisez quotidiennement des câbles d'alimentation standard avec vos ordinateurs, écrans et autres équipements de bureau. Le câble IEC C13/C14 est l'un des plus courants pour ces appareils. Le connecteur C13 se branche sur votre appareil, tandis que le C14 se connecte à la source d'alimentation. Ce câble supporte jusqu'à 10 ampères et 240 V, ce qui le rend compatible avec une large gamme d'appareils électroniques. Les cordons d'alimentation détachables, également appelés cordons de ligne, offrent une grande flexibilité car ils peuvent être facilement remplacés en cas de dommage.
Vérifiez toujours la tension, l'intensité, le type de connecteur et les certifications avant de choisir un câble pour votre appareil.
Les essais et la validation sont essentiels pour garantir que les câbles assemblés répondent aux exigences de performance. Les essais électriques, tels que la continuité et la résistance d'isolement, confirment l'intégrité opérationnelle, tandis que les essais mécaniques vérifient la durabilité sous contrainte physique. Les essais environnementaux évaluent les performances dans des conditions difficiles, assurant ainsi la fiabilité dans diverses applications.
La National Fire Protection Association (NFPA) établit des normes qui influencent le choix des câbles, notamment en matière de sécurité incendie. La norme NFPA 70 définit les exigences minimales de résistance à la flamme, tandis que la norme NFPA 262 évalue la hauteur de propagation des flammes. Les câbles d'alarme incendie doivent être conformes à la norme NFPA 72 pour garantir leur fonctionnement en cas d'incendie. Des normes spécialisées, telles que la norme NFPA 79 pour les machines industrielles et la norme NFPA 99 pour les établissements de santé, définissent des exigences spécifiques relatives aux câbles et adaptées à leurs applications.
Pour les environnements exigeants, il vous faut des câbles d'alimentation spéciaux offrant des performances de pointe. Le câble ARX-9 FRW et le câble flexible haute résistance en caoutchouc NBR EPDM se distinguent par leur durabilité et leur résistance aux conditions difficiles. Le tableau ci-dessous met en évidence leurs principales caractéristiques :
| Caractéristiques | Câble ARX-9 FRW | Câble en caoutchouc NBR EPDM flexible à haute résistance à la traction |
|---|---|---|
| Plage de température | -40 à 200 °C | Adapté aux environnements humides et secs |
| Surcharge due à un court-circuit | Jusqu'à +300°C | Non spécifié |
| Capacité de charge actuelle | Haut | Non spécifié |
| Résistance | Haute résistance à la pression thermique, aux produits chimiques, à l'hydrolyse et aux intempéries | Non spécifié |
| Ignifugé | Oui (UL VW-1, FT4, FT6) | Non spécifié |
| Flexibilité | diamètre extérieur minimum flexible | Non spécifié |
| Applications | Bobinage de moteurs, câbles de pompes, applications marines et industrielles | Utilisation générale en milieux humides et secs |
Pour les projets exigeant une résistance exceptionnelle aux intempéries, à la chaleur et aux produits chimiques, vous pouvez également opter pour le câble flexible en fluoropolymère CITCABLE. Ce câble offre une fiabilité à toute épreuve dans les secteurs automobile, maritime et industriel, même dans des conditions extrêmes. Lors du choix d'un câble spécialisé, veillez toujours à adapter ses caractéristiques à votre application pour une sécurité et des performances optimales.
Vous utilisez des câbles Ethernet pour créer un réseau stable et rapide pour vos appareils. Ces câbles relient ordinateurs, routeurs, commutateurs et serveurs, constituant ainsi l'épine dorsale de la plupart des réseaux câblés. Il existe plusieurs catégories, telles que Cat5e, Cat6, Cat6a, Cat7 et Cat8, chacune offrant différents débits et niveaux de blindage. Les câbles Ethernet prennent en charge le transfert de données à haut débit, réduisent les interférences et garantissent une communication fiable pour Internet à domicile et au bureau, les consoles de jeux et les téléviseurs connectés.
Conseil : Choisissez une catégorie de câble qui correspond à vos exigences de vitesse et à la compatibilité de votre appareil.
Voici une comparaison des types de câbles Ethernet les plus courants :
| Type de câble | Transmission de données maximale | Bande passante maximale (MHz) | Distance maximale |
|---|---|---|---|
| Cat5e | 1 Gbit/s | 100 MHz | 100 m |
| Cat6 | 10 Gbit/s (jusqu'à 55 m) | 250 MHz | 100 m (1 Gbit/s) |
| Cat6a | 10 Gbit/s | 500 MHz | 100 m |
| Cat7 | 10 Gbit/s | 600 MHz | 100 m |
| Cat7a | 40 Gbit/s (distance limitée) | 1 000 MHz | 30 m |
| Cat8 | 40 Gbit/s | 2 000 MHz | 30 m |
Les câbles réseau assurent la connectivité structurée des infrastructures informatiques, des centres de données et des systèmes de visioconférence. Les câbles à fibres optiques jouent également un rôle essentiel dans la transmission de données à haut débit, notamment sur de longues distances et dans les environnements sujets aux interférences électromagnétiques.

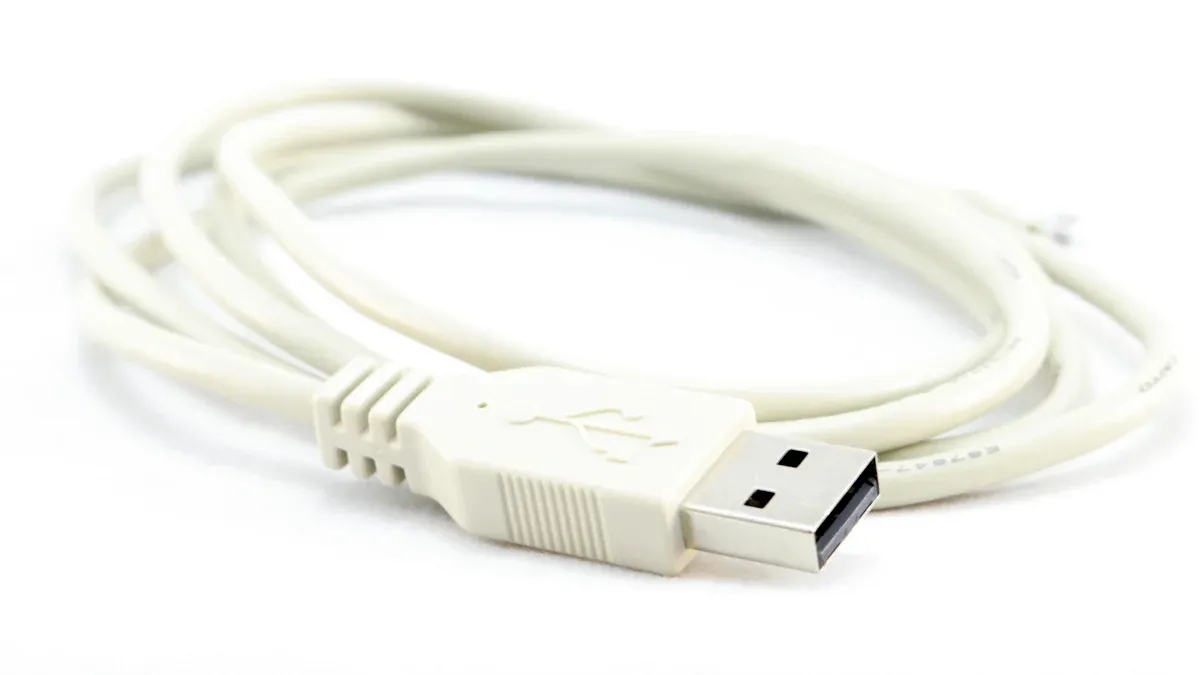

Vous rencontrerez plusieurs types de câbles USB lors de la connexion de périphériques et de la charge d'appareils. Chaque type a une fonction spécifique :

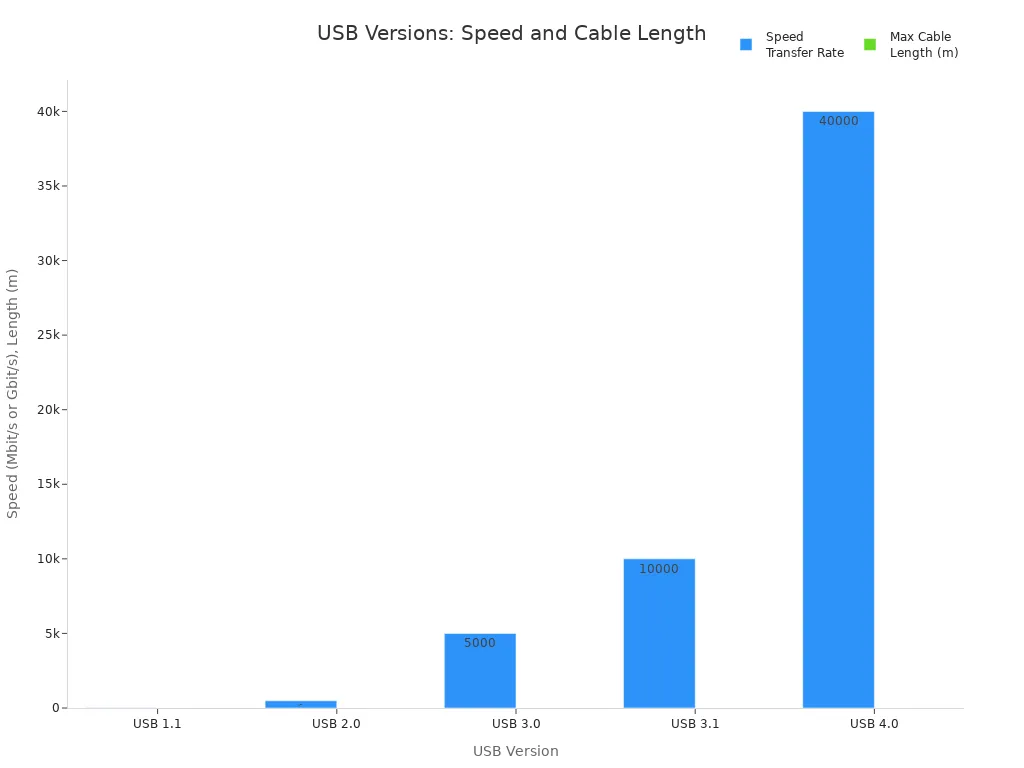

Le tableau ci-dessous récapitule les principales différences entre les versions USB :
| Version USB | Vitesse/taux de transfert | Pouvoir | Longueur maximale du câble |
|---|---|---|---|
| USB 1.1 | 12 Mbit/s | N / A | 3 mètres |
| USB 2.0 | 480 Mbit/s | 5 V, 1,8 A | 5 mètres |
| USB 3.0 | 5 Gbit/s | 5 V, 1,8 A | 3 mètres |
| USB 3.1 | 10 Gbit/s | 20 V, 5 A | 3 mètres |
| USB 4.0 | 40 Gbit/s | 100 W | N / A |
Vous bénéficiez de la polyvalence de l'USB Type-C, qui prend en charge à la fois le transfert de données à haut débit et l'alimentation électrique des appareils modernes.
On utilise souvent des câbles HDMI et DVI pour connecter ses appareils et bénéficier d'une vidéo et d'un son de haute qualité. Les câbles HDMI sont compatibles avec les téléviseurs, les moniteurs, les projecteurs, les consoles de jeux et les systèmes home cinéma. Les câbles DisplayPort offrent une alternative, notamment pour les configurations professionnelles et de jeu. HDMI et DisplayPort prennent tous deux en charge les hautes résolutions et les taux de rafraîchissement élevés, mais leurs fonctionnalités diffèrent.
Le tableau ci-dessous compare les principales caractéristiques des câbles HDMI et DisplayPort :
| Spécification | HDMI 2.0 | HDMI 2.1 | DisplayPort 1.4 | DisplayPort 2.0 |
|---|---|---|---|---|
| Bande passante | 18 Gbit/s | 48 Gbit/s | 32,4 Gbit/s | 77,37 Gbit/s |
| Résolution | 4K à 60 Hz | 4K à 120 Hz, 8K à 60 Hz | 4K à 120 Hz, 8K à 60 Hz | 8 kHz à 120 Hz, 16 kHz à 60 Hz |
| Multi-écrans | Limité | Limité | Prend en charge MST | Prend en charge MST |
| Prise en charge VRR | Oui | Oui | Oui | Oui |
| Compatibilité G-SYNC | No | No | Oui | Oui |
Les câbles HDMI sont plus courants dans l'électronique grand public, tandis que le DisplayPort excelle dans les configurations multi-écrans. Les câbles DVI et DVI sont encore présents dans les anciens moniteurs et projecteurs, mais les câbles HDMI offrent une compatibilité plus étendue et des fonctionnalités avancées.

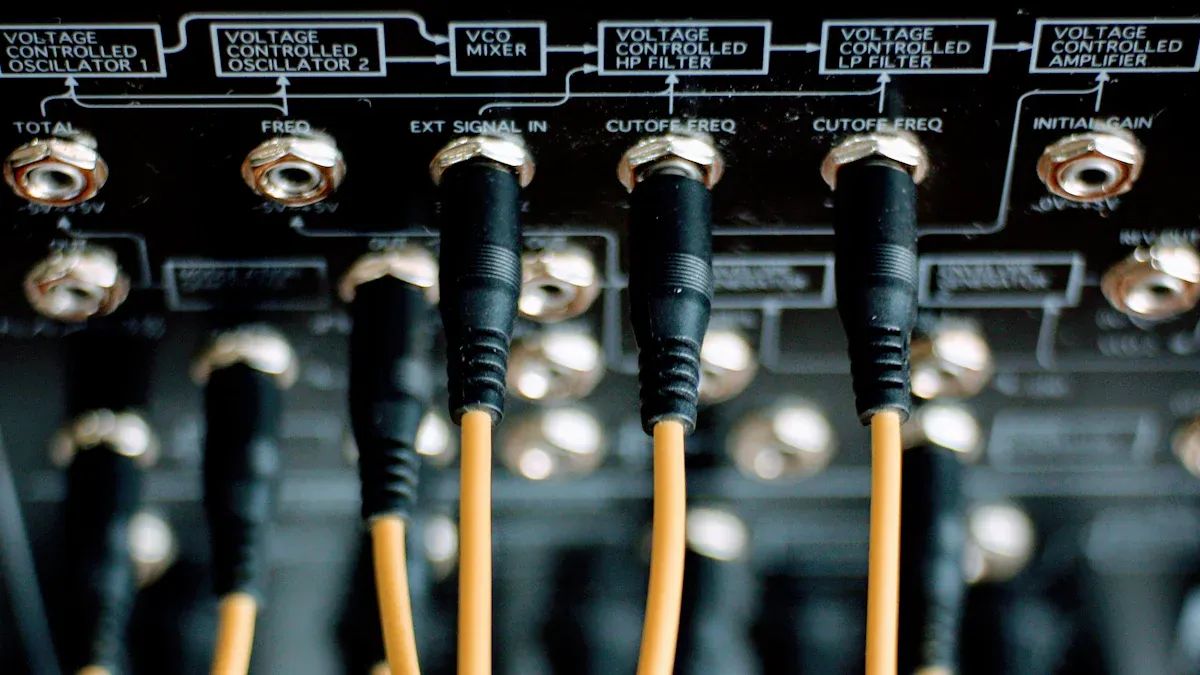

Vous utilisez des câbles audio pour connecter vos casques, enceintes et systèmes audio. Les plus courants sont les câbles 3,5 mm, RCA et XLR. Chaque type de câble a une fonction spécifique dans une installation audio.
| Type de câble | Caractéristiques principales | Applications |
|---|---|---|
| 3,5 mm | Polyvalent, largement utilisé, compatible avec divers appareils | Connexion casque, entrée auxiliaire, casques de jeu, systèmes home cinéma |
| RCA | Deux connecteurs (rouge et blanc) permettent de relier différents appareils audio. | Connexion des convertisseurs numérique-analogique (DAC) aux amplificateurs, au matériel DJ et aux équipements audio plus anciens |
| XLR | Mécanisme de verrouillage, isolation en caoutchouc, transmission claire du signal | Microphones, systèmes de sonorisation, enceintes de scène, éclairages DMX |
Vous devez choisir le câble adapté à votre appareil et à vos besoins en matière de qualité sonore. Les câbles HDMI peuvent également transmettre l'audio, ce qui en fait un choix judicieux pour les installations home cinéma.
De nombreuses installations électroniques, tant à la maison qu'au bureau, dépendent des câbles coaxiaux. Ces câbles jouent un rôle essentiel dans la diffusion des services de télévision et d'internet. La plupart des installations de télévision et d'internet utilisent des câbles coaxiaux d'une impédance de 75 ohms. Les câbles RG-6 et RG-59 sont les plus courants pour la transmission des signaux audio et vidéo. Le câble RG-6 est particulièrement adapté aux contenus haute définition et ultra haute définition, car il offre une faible perte de signal sur de longues distances.
Conseil : Choisissez le câble RG-6 pour les connexions TV et Internet modernes afin de garantir la meilleure qualité de signal.
Vous trouverez des câbles coaxiaux dans de nombreuses applications :
Le tableau ci-dessous présente les principaux types de câbles coaxiaux et leurs utilisations :
| Type de câble | Impédance | Application |
|---|---|---|
| RG-6 | 75 ohms | Télévision par câble, satellite, modem Internet |
| RG-11 | 75 ohms | Systèmes de vidéo à longue distance et de télévision par câble |
| RG-8 | 50 ohms | Radioamateur, Ethernet |
Les câbles coaxiaux utilisent plusieurs couches de blindage pour bloquer les interférences électromagnétiques. Cette conception garantit un signal puissant et fiable, même dans les environnements perturbés par le bruit électrique. Leur construction robuste résiste aux dommages physiques et à l'usure, assurant ainsi une stabilité durable. De plus, un seul câble permet de connecter la télévision, Internet et le téléphone, simplifiant ainsi votre installation électrique.
Vous comptez sur la fibre optique pour un transfert de données rapide et fiable dans les systèmes électroniques modernes. Les câbles à fibre optique utilisent des impulsions lumineuses au lieu de signaux électriques, ce qui permet de transférer des informations à des vitesses allant jusqu'à 800 Gbit/s. Cette technologie prend en charge une bande passante plus importante, vous permettant ainsi de transférer des fichiers volumineux et de diffuser du contenu haute définition sans interruption. Le tableau ci-dessous compare les câbles à fibre optique et les câbles en cuivre :
| Fonctionnalité | Câbles à fibres optiques | Câbles en cuivre |
|---|---|---|
| Méthode de transmission de données | Impulsions lumineuses | Signaux électriques |
| Vitesse | Jusqu'à 800 Gbit/s | vitesses plus lentes |
| Bande passante | Plus de bande passante, plus de données | Bande passante limitée |
| Interférences électromagnétiques | Immunisé contre les interférences | Susceptible aux interférences |
| Distance | Portée jusqu'à 100 kilomètres sans perte de signal | Portée limitée à 100 mètres sans répéteurs |
| Corrosion | Non métallique, sans corrosion | Sujet à la corrosion |
Vous bénéficiez de l'immunité de la fibre optique aux interférences électromagnétiques, ce qui garantit un signal clair même dans les environnements bruyants. Une simple connexion fibre optique permet de transférer un film HD en moins d'un dixième de seconde. Les câbles en cuivre seraient beaucoup plus lents et pourraient entraîner une perte de qualité des données.
La fibre optique est utilisée dans de nombreux secteurs et systèmes de communication. Elle permet un accès internet haut débit et des communications en temps réel pour les télécommunications. Les centres de données dépendent de la fibre pour connecter les serveurs et les périphériques de stockage, garantissant ainsi un accès rapide et fiable. Les fournisseurs de télévision par câble utilisent la fibre pour transmettre des signaux haute définition sans distorsion. Les opérations militaires s'appuient sur la fibre pour des communications sécurisées et résistantes aux interférences.
Les systèmes d'imagerie médicale et l'automatisation industrielle utilisent également la fibre optique pour inspecter les zones difficiles d'accès et transmettre les données en toute sécurité.
Les câbles à fibres optiques offrent de nombreux avantages par rapport aux câbles en cuivre, notamment une bande passante et une vitesse plus élevées, ainsi qu'une immunité aux interférences électromagnétiques.
On retrouve la fibre optique dans les systèmes de transport, où elle permet la surveillance des données en temps réel pour la gestion du trafic et la sécurité. Le secteur médical utilise la fibre optique pour des techniques d'imagerie haute résolution comme l'endoscopie et la chirurgie laser. L'automatisation industrielle bénéficie de la capacité de la fibre optique à transmettre des données dans des environnements à fortes interférences, garantissant ainsi sécurité et fiabilité.
Dans les environnements industriels, automobiles ou maritimes, vous êtes souvent confronté à des conditions difficiles. Dans ces contextes exigeants, vous avez besoin d'une solution capable de résister aux températures extrêmes, aux produits chimiques agressifs et aux contraintes mécaniques constantes. La CITCABLE Câble en fluoroélastomère Elle offre des performances exceptionnelles dans ces situations. Son enveloppe en fluoropolymère résiste aux acides, aux solvants, aux rayons UV et à l'ozone, vous assurant ainsi une durabilité à long terme.
Ce câble conserve sa flexibilité et son isolation électrique même exposé à une chaleur élevée ou au plasma, ce qui le rend idéal pour le bobinage de moteurs, les systèmes de pompage et les machines lourdes.
Vous bénéficiez d'options de blindage avancées, telles que les blindages tressés et en feuille d'aluminium, qui protègent contre les interférences électromagnétiques et préservent l'intégrité du signal. De nombreux secteurs, notamment l'énergie offshore, les transports et les grands chantiers de construction, dépendent de câbles spéciaux pour la distribution d'énergie, la signalisation et le transfert de données. Vous pouvez en faire la demande. Câble spécial personnalisé pour répondre à vos besoins spécifiques, que vous ayez besoin d'un rayon de courbure particulier, d'une résistance à la traction ou d'un indice d'isolation.
Remarque : Les câbles spéciaux comprennent souvent des caractéristiques telles qu’un blindage synthétique, des barrières anticorrosion et des gaines ignifuges afin de garantir la sécurité et la conformité aux normes industrielles.
En choisissant un câble flexible en fluoropolymère, vous optez pour une solution fiable répondant aux normes les plus exigeantes en matière de performance et de résistance aux intempéries. Cette approche garantit le fonctionnement sûr et efficace de vos équipements, même dans les conditions les plus difficiles.
Vous devez adapter le choix de vos câbles aux performances requises par vos appareils et votre environnement réseau. Privilégiez toujours les câbles conformes ou supérieurs aux exigences décrites dans la documentation SMART de votre appareil. Utilisez des câbles testés et conformes aux normes de connexion pour garantir une connexion fiable. Choisissez des produits de fabricants reconnus pour une qualité constante.
Utilisez des câbles aussi courts que possible pour réduire la dégradation du signal, notamment pour les connexions réseau haut débit. Privilégiez les câbles blindés de bout en bout afin de minimiser les interférences électromagnétiques, essentielles à la stabilité des communications et du réseau. Des câbles souples et résistants supporteront les déplacements fréquents et une utilisation prolongée pour les applications Internet et de données.
La sécurité est primordiale lors du choix des câbles pour les systèmes Internet, de données et de réseau. Une isolation adéquate et un calibre de fil approprié préviennent les défaillances électriques. Les facteurs environnementaux tels que la température, l'exposition à des produits chimiques et les contraintes mécaniques influent sur les performances des câbles. Le blindage EMI préserve l'intégrité du signal dans les câbles de communication de données sensibles et les câbles à fibre optique. Le choix des connecteurs et des techniques de terminaison dépend de leur durabilité et des besoins de l'application.
Le respect des normes industrielles garantit la sécurité et la fiabilité du fonctionnement. Les tests et la validation confirment que vos câbles répondent aux exigences de performance et de durabilité pour Internet et les réseaux.
Conseil : Vérifiez toujours que vos câbles possèdent les certifications nécessaires pour votre région et votre application.
Vous améliorez les performances, la sécurité et la fiabilité de vos appareils lorsque vous comprenez les types de câbles et leurs utilisations.
| Facteur | Description |
|---|---|
| Documentation | Conservez ces informations pour la sélection et la vérification futures des câbles. |
Utilisez ce guide comme référence pour chaque décision concernant le câblage.
On utilise l'USB-C pour les appareils modernes car il prend en charge une charge et un transfert de données plus rapides. L'USB-A reste courant pour les ordinateurs et accessoires plus anciens. Ces deux types répondent à des besoins de connexion différents.
Vous utilisez un câble USB-C vers USB-C pour charger et synchroniser deux appareils USB-C. Vous utilisez un câble USB-C vers USB-A pour connecter un appareil USB-C à un port USB-A.
La plupart des smartphones, tablettes et ordinateurs portables récents utilisent un port USB-C. Ce dernier offre une compatibilité universelle, mais certains appareils plus anciens nécessitent encore un port USB-A ou d'autres connecteurs.
```
