Que doivent savoir les ingénieurs avant de concevoir un câble spécial sur mesure avec isolation Kapton ?

Dans l'automatisation industrielle moderne, l'ingénierie aérospatiale, l'instrumentation médicale de pointe et l'exploration sous-marine, l'intégrité des systèmes d'interconnexion électrique détermine souvent la réussite ou l'échec d'un projet. À mesure que les équipements se miniaturisent tout en augmentant leurs performances, les configurations de câblage standard disponibles sur le marché révèlent rapidement leurs limites. Confrontées à des cycles thermiques extrêmes, des champs de rayonnement intenses, une exposition à des produits chimiques corrosifs ou des contraintes spatiales importantes, les équipes d'ingénierie rencontrent fréquemment des défis d'interconnexion uniques qui les obligent à concevoir des solutions sur mesure. Câble spécial personnalisé adapté à des indicateurs de performance précis.

Parmi les matériaux d'isolation spécialisés à la disposition des développeurs, le polyimide, plus connu sous sa marque Kapton de DuPont, s'impose comme un atout indispensable pour le câblage haute performance. Cependant, la mise en œuvre réussie de ce matériau ne se limite pas au simple remplacement d'une gaine thermoplastique standard. Afin d'éviter les défaillances prématurées sur le terrain et les goulots d'étranglement de la production, les développeurs doivent parfaitement maîtriser les propriétés physiques du matériau, les contraintes spécifiques de son cycle de vie et les subtilités mécaniques de son intégration dans une architecture système plus globale.

Décryptage des fondements physiques et chimiques du polyimide

Pour concevoir efficacement avec le Kapton, un ingénieur doit d'abord comprendre la robustesse moléculaire qui fait la réputation de ce matériau. Contrairement aux isolants classiques tels que le polychlorure de vinyle (PVC), le polyuréthane (PUR) ou même divers fluoropolymères comme le PTFE, le polyimide possède un squelette aromatique qui lui confère une stabilité thermique et une résistance mécanique exceptionnelles. Il conserve son intégrité structurelle et ses propriétés électriques sur une plage de températures impressionnante, fonctionnant de manière fiable depuis les températures cryogéniques jusqu'à -269 °C jusqu'à des expositions intermittentes dépassant 400 °C.

Au-delà de ses propriétés thermiques, le Kapton présente une rigidité diélectrique exceptionnellement élevée. Ceci permet aux ingénieurs de concevoir une isolation électrique optimale avec des parois extrêmement fines. Pour les faisceaux de câbles aérospatiaux où le poids est un facteur critique ou les câbles ombilicaux multiconducteurs à haute densité, la réduction de l'épaisseur de l'isolation se traduit directement par une diminution considérable de la masse et du volume du système. De plus, ce matériau est très résistant aux rayonnements ionisants et présente une inertie quasi totale vis-à-vis de la plupart des solvants organiques, acides et carburants, ce qui en fait un matériau incontournable dans le génie nucléaire, la fabrication de semi-conducteurs et les engins spatiaux orbitaux.

Limites de gestion thermique et synergie des conducteurs

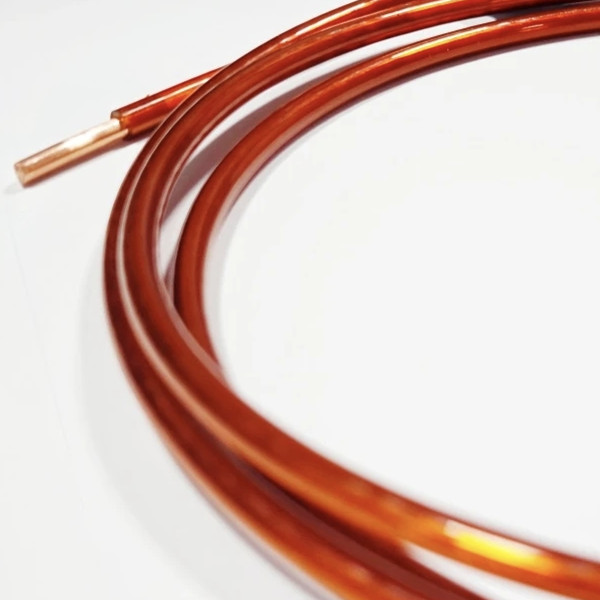

Lorsqu'il s'agit de gérer des profils thermiques extrêmes, un ingénieur ne peut évaluer le matériau isolant sous vide. Si les câblages spéciaux ordinaires peuvent résister à de légères pointes de chaleur industrielles, les applications dépassant 250 °C exposent les isolants standard à une dégradation thermique, un ramollissement, voire un dégazage catastrophique. Dans ces environnements exigeants, la conception et le déploiement d'une isolation robuste sont essentiels. Câble Kapton résistant aux hautes températures Ce choix d'ingénierie s'impose comme la solution idéale pour garantir la pérennité du système. Sa conception spécifique assure au câble la conservation de sa flexibilité structurelle et de ses propriétés de barrière électrique, sans risque de fissuration à froid, un problème courant pour les plastiques standards en environnements cryogéniques, ni de fusion sous l'effet de fortes surcharges thermiques.

Cependant, un écueil fréquent dans la conception pour les hautes températures est de ne pas adapter la capacité thermique de l'isolant à la métallurgie du conducteur. À haute température, le fil de cuivre nu standard s'oxyde rapidement, entraînant une forte augmentation de la résistance électrique et, à terme, une défaillance mécanique. Pour pallier ce problème, les ingénieurs doivent associer l'isolant en polyimide à du cuivre argenté pour un fonctionnement continu jusqu'à 200 °C, ou à du cuivre nickelé pour des environnements atteignant 250 °C à 400 °C. Cette approche globale garantit que le conducteur et l'isolant se dégradent à des vitesses compatibles, préservant ainsi la durée de vie opérationnelle à long terme de l'ensemble d'interconnexion.

Les réalités du processus d'emballage par ruban adhésif et les contraintes structurelles

Du point de vue de la fabrication, le polyimide se comporte très différemment des thermoplastiques traditionnels transformables à l'état fondu. Le polyimide pur ne possédant pas de point de fusion conventionnel et ne s'écoulant pas de manière fluide sous l'effet de la chaleur, il ne peut être extrudé sur un conducteur à l'aide de machines d'extrusion à traverse standard. La fabrication d'une âme isolée en polyimide repose donc sur un procédé d'enroulement de ruban de précision : de fines bandes de film Kapton sont enroulées en spirale autour du conducteur mobile avec un taux de recouvrement très contrôlé, généralement compris entre 25 % et 50 %.

Pour transformer ces couches enroulées en une barrière isolante continue et imperméable, les fabricants utilisent un film composite recouvert d'une fine couche de fluoréthylène propylène (FEP). Après l'enroulement, le câble brut passe dans un four de frittage à haute température où le FEP fond et agit comme un adhésif thermoplastique, fusionnant définitivement les couches de polyimide.

Cette méthode d'enroulement par ruban adhésif introduit plusieurs contraintes de conception spécifiques dont les ingénieurs doivent tenir compte dès la phase de conception initiale. Premièrement, l'enroulement en spirale des couches crée une directionnalité inhérente à la structure isolante ; un rayon de courbure trop faible ou des torsions localisées et répétitives peuvent donc induire des micro-cisaillements intercouches ou des points de concentration de contraintes. Deuxièmement, bien que le frittage assure une étanchéité efficace des couches contre l'humidité nominale, les applications nécessitant une immersion complète ou une exposition à des fluides sous haute pression peuvent exiger une gaine extérieure secondaire en fluoropolymère extrudé pour garantir une étanchéité absolue. Enfin, les zones de chevauchement créent naturellement de subtiles variations périodiques du diamètre extérieur du câble, obligeant les ingénieurs à intégrer des tolérances mécaniques légèrement plus larges lors du calcul des taux de remplissage des conduits ou connecteurs étroits.

Intégrité des signaux haute fréquence et atténuation du vide

Dans les communications sophistiquées, la télémétrie radar et les réseaux de capteurs, les câbles doivent assurer bien plus que la simple transmission de l'énergie électrique brute ; ils doivent préserver l'intégrité absolue des signaux haute fréquence. Dans les environnements à vide poussé ou à ultra-vide (UHV), tels que ceux rencontrés à bord des satellites en orbite, des sondes spatiales ou des chambres de lithographie des semi-conducteurs, le dégazage des matériaux représente une menace sérieuse. Si un matériau isolant libère des particules condensables volatiles sous vide, ces particules migreront inévitablement et se déposeront sur les lentilles optiques fragiles, les panneaux solaires ou les surfaces sensibles des capteurs, rendant inutilisables des systèmes valant plusieurs millions de dollars.

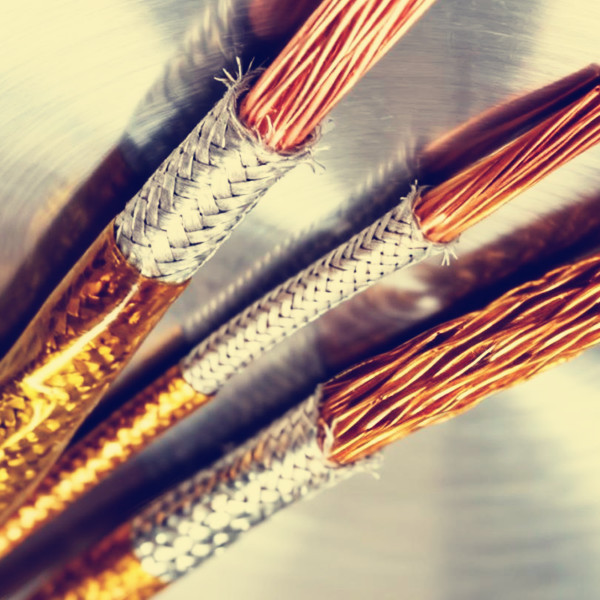

Le polyimide est très prisé dans les architectures sous vide en raison de son profil de dégazage exceptionnellement faible et de sa constante diélectrique stable sur une large gamme de fréquences. Lorsqu'un système exige la transmission de signaux radiofréquences ou micro-ondes sensibles dans ces espaces confinés et propres, il est essentiel de spécifier un matériau haute performance. Câble coaxial isolé Kapton Cette configuration est devenue un paradigme architectural fondamental. Elle tire parti de la finesse extrême des parois en polyimide enroulé de ruban et de tresses de blindage tissées avec précision pour offrir une impédance caractéristique très stable et prévisible, par exemple de 50 ou 75 ohms. L'ensemble ainsi obtenu minimise l'atténuation du signal et les interférences électromagnétiques tout en réduisant l'encombrement du câble, ce qui lui permet de s'intégrer aux chemins de câbles denses et complexes des équipements aérospatiaux et scientifiques modernes.

Configurations multicœurs et dynamique d'intégration mécanique

Face à la complexité croissante des câblages sur mesure, les concepteurs sont souvent chargés d'intégrer diverses fonctionnalités dans une seule gaine composite unifiée. Un seul assemblage multiconducteur peut nécessiter l'intégration simultanée de lignes d'alimentation haute tension, de paires torsadées de commande basse tension, d'éléments coaxiaux haute fréquence, voire de tubes d'alimentation pneumatiques ou fluidiques. La gestion de la géométrie interne d'une telle section transversale complexe exige une compréhension approfondie des interactions mécaniques.

L'isolation en polyimide durci étant intrinsèquement plus rigide et présentant une résilience à la traction supérieure à celle des élastomères souples, son comportement lors des opérations de torsion et de câblage doit être soigneusement maîtrisé. Les concepteurs doivent optimiser la longueur de pas (distance nécessaire à un conducteur pour effectuer une rotation complète autour de l'axe du câble) afin d'équilibrer la flexibilité globale et le couple structurel. Une longueur de pas excessive rend le câble rigide et sujet au pliage ; une longueur insuffisante entraîne une accumulation rapide de contraintes internes.

De plus, la surface dure du Kapton pouvant provoquer une usure abrasive au contact de matériaux plus tendres lors de flexions dynamiques répétées, l'incorporation de charges internes appropriées est essentielle. L'utilisation de matériaux tels que des charges en PTFE expansé ou des renforts en aramide permet de maintenir un profil de câble parfaitement rond tout en éliminant les vides internes. L'insertion de fines bandes de séparation à faible coefficient de frottement entre les couches internes garantit un glissement fluide des différents composants lors de la flexion du câble, évitant ainsi l'accumulation de contraintes localisées et assurant la durabilité mécanique de l'assemblage dans des applications dynamiques telles que les bras articulés de robots ou les chenilles industrielles lourdes.

La prise en compte de ces réalités matérielles dès la phase de conception transforme le développement de câbles, passant d'une approche empirique à une discipline d'ingénierie rigoureuse et prévisible. En équilibrant dès le départ les exigences électriques, les contraintes thermiques et les limitations de fabrication, les équipes d'ingénierie peuvent fournir des solutions d'interconnexion robustes et performantes, capables de fonctionner dans les environnements les plus exigeants.
